Power Integrations推出新款可编程、小巧及高效的零电压开关电源IC

      材料来源:Power Integrations

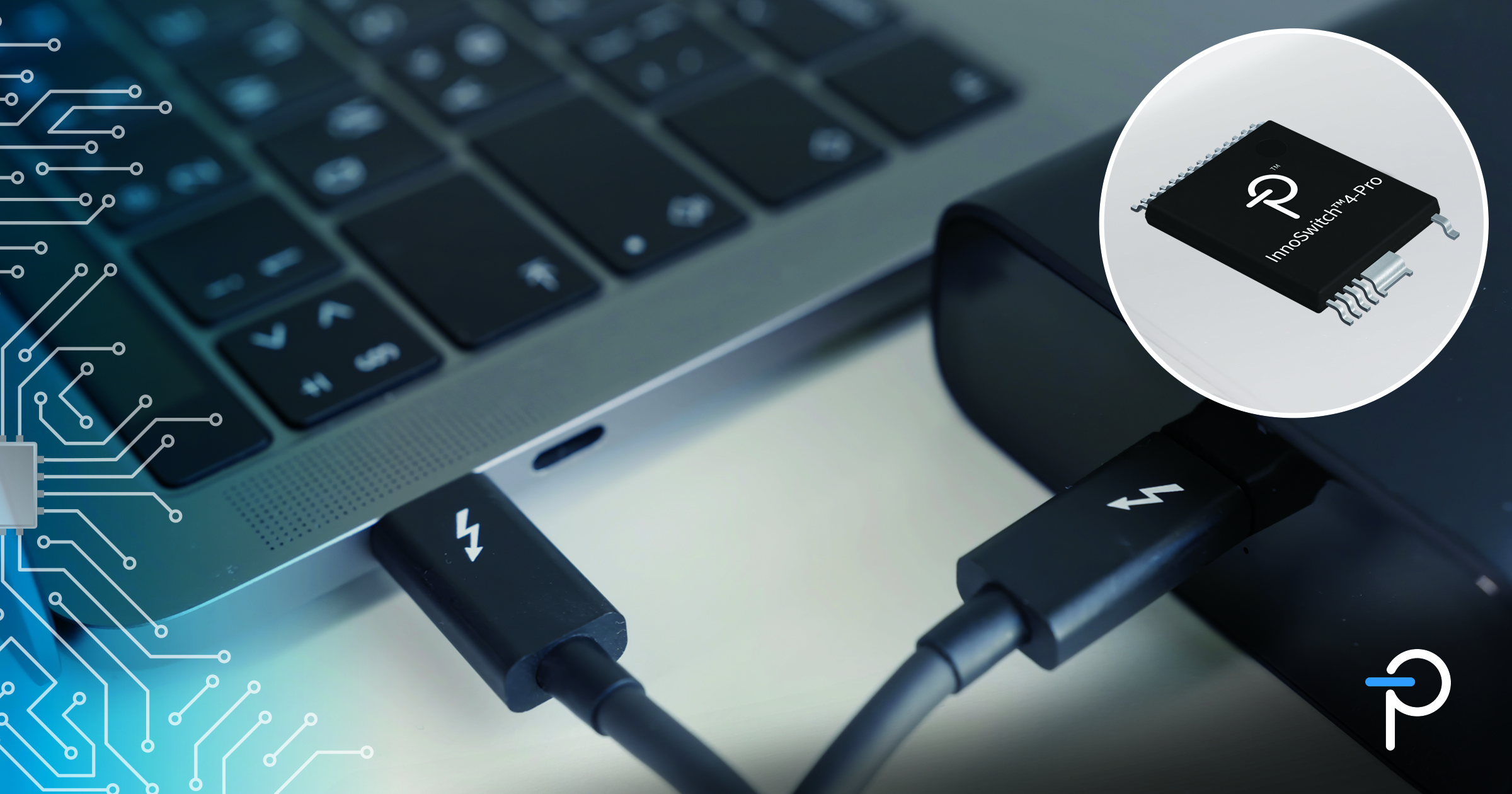

InnoSwitch4-Pro系列反激式开关IC可实现效率超过95%、外形小巧、同时兼容USB PD和通用快充技术规范(UFCS)的适配器设计,并且输出功率高达220W

深耕于高压集成电路高能效功率变换领域的知名公司Power Integrations宣布推出InnoSwitch™4-Pro系列可数字控制的离线恒压/恒流零电压开关(ZVS)反激式IC,可大幅缩减电源适配器的尺寸。这些高度集成的器件采用稳定耐用的PowiGaN氮化镓初级开关,稳态开关频率高达140kHz,可减少用于手机、笔记本电脑、平板电脑和多端口配件市场的超紧凑适配器应用所需的元件数量和PCB板面积。

Power Integrations产品营销经理Aditya Kulkarni表示:“InnoSwitch4-ProIC可与Power Integrations的ClampZero系列有源钳位IC无缝衔接,在连续导通模式(CCM)和非连续导通模式(DCM)下实现ZVS。ZVS与我们的PowiGaN™技术相结合,几乎消除了开关损耗。其超过95%的效率,使设计人员能够省去热管理通常需要的散热片、导热片和灌封材料。”

如果在使用InnoSwitch4-Pro和ClampZero IC之外,再使用MinE-CAP™器件,则可以进一步减小适配器的尺寸。MinE-CAP IC同样基于PowiGaN技术,可将输入电容的尺寸减小约40%。

InnoSwitch4-Pro IC能够提供高达220W的功率,并且采用超薄的InSOP™-28封装,内部同时集成了750V PowiGaN初级开关、控制器、用于次级侧控制的FluxLink™加强绝缘反馈链路、I2C接口、有源钳位驱动和同步整流。高集成度可极大简化全数控高效率电源的开发和制造。这些可数字控制的反激式IC与ClampZero和MinE-CAP配套器件搭配使用,可满足OEM原装、非原装USB PD和通用快充技术规范(UFCS)适配器市场应用非常需要的超紧凑和纤薄外形的设计要求。UFCS是中国通信标准化协会发布的新标准。

InnoSwitch4-Pro IC采用独特的控制方法,在DCM和CCM中都能实现ZVS。与ClampZero IC搭配使用时,该控制方法可支持更高的操作频率,而不会造成效率的下降。InnoSwitch4-Pro产品单独使用时,在DCM和CCM模式下还同时支持准谐振的开关工作。可选择仅采用DCM模式工作以降低SR FET电压应力。新IC还具有优化的命令集以降低I2C数据拥堵的可能性。

InnoSwitch4-Pro反激式开关IC可提供优异的恒压/恒流精度,不受外围元件的影响,并且在提供输入电压检测等安全及保护功能的情况下,其空载功耗小于30mW。该器件具有完善的保护功能,可提供用于输出过压和欠压保护的自动重启动或锁存故障响应方式,以及提供多个输出欠压故障阈值、锁存或迟滞初级过温保护以及输出母线开关短路保护。
